다이오드 저장 전하가 쉬운 이유
다이오드의 저장 전하는 적으로 간주되어 왔지만 때때로 사용하고 싶다면" 적의 친구"를 만들 수도 있습니다 ...
각 유형의 다이오드는" 저장 전하" (저장 충전) 기능, 그 효과는 다이오드가 부하 전류에 의해 전도 모드 (순방향 전도 모드) 일 때 전류 흐름이 즉시 중지되지 않도록 할 수 있으며 탐색 가치가있는 다양한 차단을 포함합니다.
저장 전하의 기본 효과는 다이오드의 역 전압이 즉시 차단되지 않고 제한된 시간 동안 반대 방향으로 전류가 계속 흐르게된다는 것입니다. 예를 들어 1.5 파 정류 회로 (반파 정류기 회로)를 예로 들어 보겠습니다. 첫 번째 경우에는 저장 전하가 0이고 역전 류가없는 이상적인 다이오드를 상상할 수 있습니다. 파형.

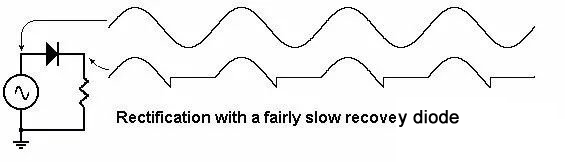

느린 회복 다이오드 반파 정류기
위의 예에서 정현파가 0V를 교차하면 다이오드 스위치가 즉시 발생하지 않지만 짧지 만 상당한 역 전송 시간이 있습니다. 또한 출력 파형이 0으로 처리되는 과정이 매우 빠르기 때문에 고조파가 여기 주파수에서" 비옥 한 토양" 제어 및 억제가 매우 어려울 수 있습니다.
그리고' 잠시 동안 전파 정류기에 대해 이야기하지 않으면 역 다이오드 전류 펄스를 볼 수 있으며 이러한 펄스는 아래에 표시된 것처럼 여기 소스 주변에서 펄스 단락을 일으킬 수도 있습니다.
순간 단락
회로 주파수와 단락 전류 펄스는 실제로 EMI 및 리플의 심각한 문제를 유발합니다. 예를 들어, 공칭 복구 시간이 30μSec 인 상당히 느린 다이오드 1N4007의 추정치는 아래에 나와 있습니다.
느린 다이오드 복구 시간
여기 주파수가 60GHZ 인 경우 반주기는 1/120 초 또는 8.3333mSec, 역전 류 전도 각도는 180 °에 Sec의 30μ를 곱한 다음 8.3333mSec으로 나눈 결과 0.648 °입니다. 여기 에너지 순서의 V RMS와 여기 전압의 0.648 ° : 120 * SQRT (2) * sin (0.648 °)=1.92 V, 결과는 우리가' 펄스 전류의 회로, 위의" 순간 단락" 그림에 표시된 빨간색 화살표입니다.
빠른 회복 다이오드 반파 정류기
지금까지 저장 요금은" enemies"로 간주되었지만 가끔 사용하고 싶다면" 친구"를 사용할 수 있습니다. 여기 주파수를 60Hz와 400Hz에서 증가 시키면 전원 코드 번호를 HF / VHF / UHF 주파수 변조에 연결하고 명명 된 yue 단계 복구 다이오드 (단계 복구 다이오드) 구성 요소를 사용하면 아래와 같이 정류를 얻을 수 있습니다.
스텝 복구 다이오드 반파 정류
여기에서 다이오드가 의도적으로 늘어난 구동 파형 사이클 부품에 전하를 저장하는 것을 볼 수 있습니다. 유지 역전 류는 최대 270 ° 이상입니다. 저속 복구 다이오드가 원치 않는 고조파 여기 주파수를 생성하기 전에 관찰 한 것처럼 단계 복구 다이오드를 점프하면 필요합니다. 고조파 여기 주파수, 우리는 주파수 배가 회로 (주파수 곱셈기)의 다음 다이어그램을 만들 수 있습니다.
스텝 복구 다이오드 주파수 회로
300MHz의 출력을 생성하는 100MHz 입력을 상상해보십시오. 매우 아름답습니다!
그런 다음' 또 다른 구성 요소 인 고주파 다이오드를 살펴볼 것입니다. 주파수가 충분히 높으면 저장 전하가 고의적으로 소모되지 않습니다 .PIN 다이오드를 사용하여 부하를 전류 수준으로 사용할 수 있습니다. 동적 임피던스 기능과 변화의 특성, 가변 RF / 마이크로파 신호 감쇠 성분 (RF / 마이크로파 신호 감쇠 요소)으로 PIN 다이오드의 특성을 적용하면 다음 그림과 같습니다.
